自2021年10月1日起，新版《建筑承插盤扣鋼管腳手架安全技術標準》JGJ/T231-2021實施。它取代了JGJ231-2010的《建筑承插盤扣鋼管支架安全技術規程》。兩者的區別不僅僅是名稱的變化，還有一些細節。

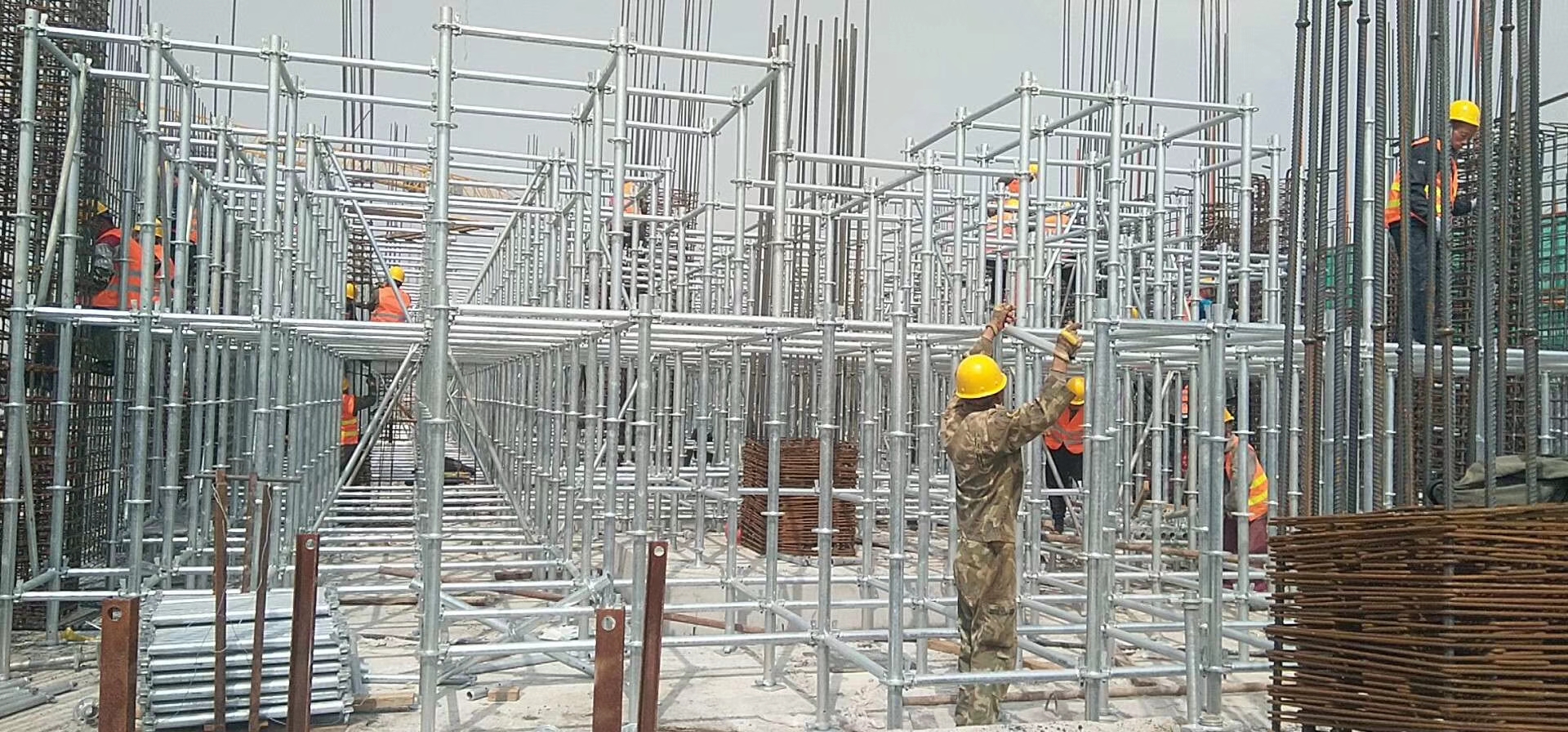

承插盤扣腳手架是指立桿與外套管或內插管連接的結構框架。水平桿和斜桿用端扣接頭卡在連接板上，并用楔形插頭連接，可承受相應負荷，具有操作安全和保護功能。根據立桿的外徑，腳手架可分為標準型（B型）和重型（Z型）。腳手架構件、材料及生產質量應符合JG/T503-2016年承插板扣鋼管支架構件的行業標準。標準型（B型）腳手架立桿鋼管外徑48.3mm；重型（Z型）腳手架立桿鋼管外徑60.3mm。

一、新標準明確了承插盤扣鋼管腳手架按用途分為支撐架和操作架。

分為模板支架和腳手架

根據使用情況，新標準分為支撐架和操作架。支撐腳手架是指支撐地面或結構可承受各種負荷，具有安全防護功能，為施工提供支撐和操作平臺，包括混凝土施工模板支撐腳手架和結構安裝支撐，稱為支撐架。操作腳手架、支撐地面、建筑物或附著在工程結構上，為施工提供操作平臺和安全保護，稱為操作架。

二、新標準明確了搭設高度與高寬比。

高度：支架安裝高度為可調底座底部至可調支撐上端的總高度；操作架安裝高度為可調底座底部至頂桿中心的總高度。

高寬比：腳手架高度與框架窄寬度之比。

三、新標準增加了腳手架安全等級和結構重要性系數。

新標準與國家標準《建筑腳手架安全技術統一標準》GB51210-2016協調統一，引入了安全等級和結構重要性系數的概念。腳手架的結構設計應根據腳手架的類型、高度和負荷使用不同的安全等級。（注：支撐腳手架的安裝高度。當負荷設計值不符合安全等級條件時，安全等級分為一級）

腳手架安全等級。

腳手架結構的重要性系數。

四、新標準中的荷載計算修改了荷載分項系數，改變了個別荷載的標準值和類別。

舊規程中永久載荷分項系數，取1.2；當計算結構抗傾覆穩定且對結構有利時，取0.9；

根據GB50068-2018的新標準，采用新標準中的荷載分項系數，細化腳手架驗算工程。作用于支撐架的施工人員和設備的Q1標準值可根據實際情況計算，但不小于2.5kn/m2；（舊規定值為3.0kn/m2）。在操作架上的施工荷載標準值類別中，結構腳手架變成砌體操作腳手架，但值沒有變化。

五、新標準修改了支撐架立桿軸向力設計值.計算長度的公式。

不穩定坍塌破壞是支撐架的主要破壞形式。考慮到支撐架的設計和計算一般由施工現場的工程技術人員進行，支撐腳手架的整體穩定性以單桿穩定性驗算的形式進行驗算?？垆摴苣_手架結構本質上是半剛性空間框架鋼結構，水平桿與桿之間是鉸接和剛性連接的形式。以扣鋼管腳手架為支撐架，一般保證腳手架桿為軸承壓力桿。

新標準中立桿軸向力設計值.立桿計算長度公式.軸向力設計值計算公式分項系數.立桿計算長度公式增加了支架設置的高度調節系數。

立桿軸向力設計值計算公式。

長度公式計算支撐架立桿。

六、新標準中的結構要求修訂了支撐架斜桿布置的結構要求。

對于標準步距為1.5m的支撐架，垂直斜桿應根據支撐架的設置高度、支撐架型號和立桿軸向力的設計值進行布置。垂直斜桿的布置形式應符合表6.2.2的要求。當支撐架高度大于16m時，垂直斜桿應布置在頂部步距內。

新標準中有一個重要的變化：取消了垂直剪刀支架。這也反映在支撐梁的人行通道設置上。

標準支撐架垂直斜桿布置形式。

重型支撐架垂直斜桿布置形式。

七、新標準中的結構要求修訂了操作架的結構要求。

當操作架的高寬比大于3時，應設置拋撐或電纜風繩等抗傾覆措施。雙排操作架的立面應設置垂直斜桿。在腳手架拐角處，開放式腳手架的端部應從架體底部到頂部連續設置斜桿；垂直或斜連續斜桿應設置在不超過4跨的立面上；當架體高度超過24m時，垂直斜桿應設置在不超過3跨的立面上；垂直斜桿應連續設置在雙排操作架外的相鄰立桿之間。（垂直剪刀支架也被取消）

同層連墻件應設置在同一水平面上，水平間距不得大于3跨；連墻架懸臂高度不得超過2步；架角或開口雙排腳手架端應按樓層設置，垂直間距不得大于4m。

八、新標準修改了桿端頭與連接盤的插銷連接檢查方法。

舊程序中的檢查方法：3.1.2插銷的外表面應與水平桿和斜桿端扣接頭的內表面一致。插銷連接應確保錘自鎖后不拔出，抗拉力不小于3kn。（本文仍然很強）

新標準中的檢查方法:3.0.2桿端扣接頭與連接板之間的插銷連接，錘擊自鎖后不得拔下。搭設腳手架時，用不少于0.5kg的錘子敲打插銷頂面至少兩次，直至插銷緊固。銷售緊固后，應再次敲擊，插銷下沉不超過3mm。

九、新標準取消了鋼管支架及構件進場復驗的要求。

十、舊規定的要求是:使用前應對7.1.3進入施工現場的鋼管支架和構件質量進行復檢。新標準直接刪除。

十、新標準增加了幾種需要檢查和驗收的情況。

(1)停用一個月以上，恢復使用前；(2)遇6級以上強風.大雨.凍結地基土解凍后。
